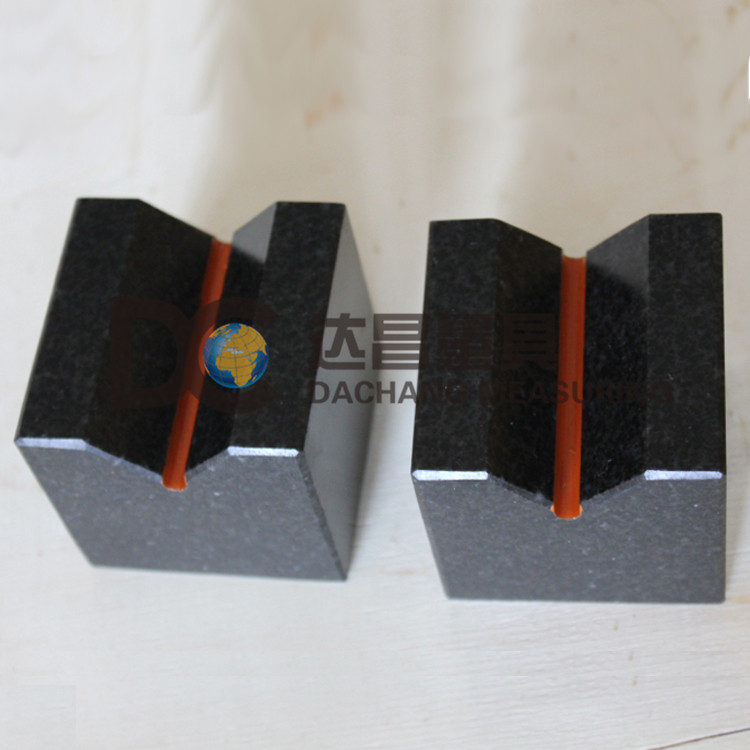

大理石V型架
產品名稱：大理石V型架
大理石V型架的用途：大理石V型架是與平板配合,用於檢驗各種軸類同心度，并作精密劃線和成套件等高墊鐵用。
大理石V型架材質：采用自然形成的石料經機械加工和手工精研而成。黑色光澤，結構精密質地均勻，穩定性好。 強度大、硬度高。這是做量具產品好石料。
高精度大理石v型架執行標準:GB4987-85 檢測圓柱體的理想工具。表中的形位公差指底面的平面度和V型槽的軸線對底面的平行度。如果需要，其它面也可根據需要加工精度。
大理石V型架規格精度表：
|
規格
|
工作面平面度
|
型槽對底面行度
|
V型槽對側面平行度
|
V型槽對兩側面對稱度
|
V型槽側面對端面對稱度
|
V型架側面對底面垂直度
|
一對V型塊對底面的高度差
|
|||||||
|
精度等級μm
|
||||||||||||||
|
0
|
1
|
0
|
1
|
0
|
1
|
0
|
1
|
0
|
1
|
0
|
1
|
0
|
1
|
|
|
63 × 63 × 90°
|
1.5
|
3
|
4
|
8
|
4
|
8
|
8
|
16
|
8
|
8
|
4
|
8
|
5
|
10
|
|
100×100 × 90°
|
2
|
4
|
4
|
8
|
4
|
8
|
8
|
16
|
8
|
8
|
4
|
8
|
5
|
10
|
|
160×160 × 90°
|
2.5
|
5
|
5
|
10
|
5
|
10
|
10
|
20
|
10
|
10
|
5
|
10
|
6
|
12
|
